MB-79N
System okienno-drzwiowy
MB-79N to najnowocześniejszy w ofercie, ekonomiczny system
okienno-drzwiowy. Został wprowadzony z myślą o spełnieniu podwyższonych
wymagań izolacyjności termicznej.
5
5
Efektywność energetyczna
5
5
Ochrona przed hałasem
5
5
Poziom bezpieczeństwa
5
5
Odporność na warunki
System okienno-drzwiowy
MB-79N
od 0,64
W/(m2K)
Izolacyjność termiczna UW
klasa C5
EN 12210
Odporność na obciążenie wiatrem
klasa 4
EN 12207
Przepuszczalność powietrza
klasa E
EN 12208
Wodoszczelność
Parametry techniczne
| Dane techniczne | MB-79N Okna | MB-79N Drzwi | MB-79N Casement |
| Głębokość ramy | 70 mm | 70 mm | 70 mm |
| Głębokość skrzydła | 79 mm | 70 mm | 79 mm |
| Grubość szklenia | ościeżnica: 1,5 – 54 mm, skrzydło: 10,5 – 63 mm | skrzydło: 1,5 – 54 mm | ościeżnica: 1,5 – 54 mm, skrzydło: 10,5 – 63 mm |
| Max wymiary skrzydła (H×L) | H do 2700 mm, L do 1350 mm / H do 2150 mm, L do 1700 mm | H do 2800 mm, L do 1400 mm | H do 2700 mm, L do 1400 mm / H do 2500 mm, L do 2400 mm |
| Parametry techniczne | MB-79N Okna | MB-79N Drzwi | MB-79N Casement |
| Przepuszczalność powietrza | klasa 4, EN 12207 | klasa 4, EN 12207 | klasa 4, EN 12207 |
| Wodoszczelność | klasa E 1950, EN 12208 | klasa E 900, EN 12208 | klasa E 1800, EN 12208 |
| Izolacyjność termiczna | Uw od 0,64 W/(m²K)* Uw od 0,72 W/(m²K)** | UD od 0,90 W/(m²K)*** | Uw od 0,74 W/(m²K)**** |
| Odporność na obciążenie wiatrem | klasa C5, EN 12210 | klasa C5/B5, EN 12210 | klasa C5/B5, EN 12210 |
* – Uw dla okna stałego MB-79N SI o wymiarach skrzydła 1700×2700 mm, ze szkłem Ug=0,5 W/(m²K)
** – Uw dla okna otwieranego MB-79N SI o wymiarach skrzydła 1700×2150 mm, ze szkłem Ug=0,5 W/(m²K)
*** – UD drzwi MB-79N SI+ o wymiarach skrzydła 1400×2800 mm, ze szkłem Ug=0,5 W/(m²K)
**** – Uw dla okna otwieranego MB-79N Casement SI o wymiarach skrzydła 1900×2500 mm, ze szkłem Ug=0,5 W/(m2K)
Ekonomiczny system okienno-drzwiowy
Służy on do wykonywania konstrukcji,
wśród których znajdują się okna stałe, rozwierane, uchylne, uchylnorozwierane
i uchylno-przesuwne, drzwi zewnętrzne jedno- i dwuskrzydłowe,
a także rozwiązania witrynowe z drzwiami. Poza wersją ekonomiczną MB-79N E,
z jednokomponentową uszczelką centralną w oknach oraz wersją MB-79N ST
z dwukomponentową uszczelką centralną, produkt posiada wariant MB-79N SI
o najlepszej izolacyjności termicznej, z profilami wyposażonymi we wkłady
izolujące i dwukomponentową uszczelkę centralną. W drzwiach zewnętrznych
jest dostępny także wariant MB-79N SI+ z wkładami izolującymi wewnątrz profili
i uszczelką centralną. W ofercie znajduje się także system okien otwieranych
na zewnątrz z przegrodą termiczną MB-79N Casement a także system okien
z ukrytym skrzydłem MB-79N US.
Rozwiązania konstrukcyjne
Okno MB-79N SI
Okno MB-79N Casement
Drzwi MB-79N ST
Drzwi MB-79N ST
Drzwi MB-79N SI
Drzwi MB-79N SI
Drzwi MB-79N ST
5
Lat gwarancji na szybę
2
Gwarancji na montaż
Funkcjonalność
i estetyka
- profile o głębokości 79 mm (skrzydło okienne) oraz 70 mm (ościeżnica oraz skrzydło drzwi
- przekładki termiczne z innowacyjnego materiału o nowym kształcie, pozwalające na zastosowanie uszczelki w strefie izolacji profili zarówno w oknach, jak i w drzwiach
- 3 warianty termiczne konstrukcji okien (MB-79N E, MB-79N ST, MB-79N SI) oraz 3 warianty dla drzwi (MB-79N ST, MB-79N SI i MB-79N SI+)
- konstrukcja spełniająca wymagania Warunków Technicznych od 2021 r. dla okien (0,9 W/(m2K) i drzwi (1,3 W/(m2K))
- izolacyjność termiczna: Uw od 0,64 W/(m2K)
- bardzo dobra kinematyka, co pozwala na budowę wąskich okien otwieranych
- profile skrzydeł drzwi posiadają dylatację, co eliminuje naprężenia termiczne podczas ich eksploatacji
- możliwość stosowania niewidocznych zawiasów i najpopularniejszych okuć obwiedniowych, w tym okuć ukrytych, wraz z najnowocześniejszym okuciem okiennym AluPilot; w drzwiach dostępne są również okucia z funkcjami automatyki i kontroli dostępu
- szeroki zakres szklenia pakietami 2- lub 3-szybowymi o grubości do 63 mm dla okien oraz do 54 mm dla drzwi, co pozwala na stosowanie wszystkich spotykanych typów szyb, w tym także akustycznych lub antywłamaniowych
- możliwość wykonania drzwi antywłamaniowych w klasach RC1 – RC3 a także drzwi panelowych, dających bogate możliwości estetyczne
- duży wybór klamek z różnych serii stylistycznych, w tym klamki z widoczną rozetą lub bezrozetowe, o minimalistycznym wyglądzie
- dostępny jest wariant okien otwieranych na zewnątrz z przegrodą termiczną MB-79N Casement oraz wariant okien z ukrytym skrzydłem MB-79N US
Przykładowe współczynniki
przenikania ciepła Uw
| Schematy okien | Przekrój A lub B | Wartość Uw W/(m²K | |||
| Dwukomorowa | Jednokomorowa | ||||
| Ug=0,5 | Ug=0,7 | Ug=1,0 | |||

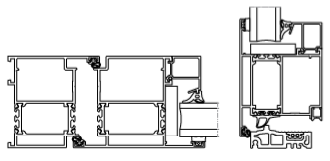

  | MB-79NE |  K520012X | 0,82 | 0,98 | 1,25 |
 K520012X + K520102X | 0,98 | 1,12 | 1,37 | ||

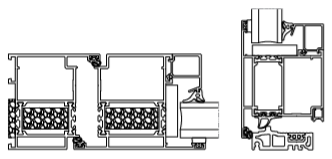

| MB-79NST |  K520012X | 0,82 | 0,98 | 1,25 | |
 K520012X + K520102X | 0,95 | 1,09 | 1,30 | ||

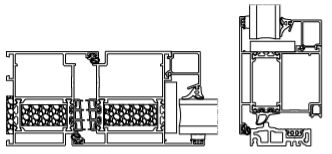

| MB-79NST |  K520012X | 0,70 | 0,86 | 1,13 | |
 K520012X + K520102X | 0,79 | 0,93 | 1,18 | ||
Przykładowe współczynniki
przenikania ciepła Ud
| Schematy okien | Przekrój A lub B | Wartość UD W/(m²K) Szyba z ramką Multitech | |||
| Dwukomorowa | Jednokomorowa | ||||
| Ug=0,5 | Ug=0,7 | Ug=1,0 | |||
 | MB-79N E (ST) |  K520131X+K520146X+8G00031X | 1,16 | 1,29 | 1,51 |
| MB-79N SI |  | 1,06 | 1,20 | 1,44 | |
| MB-79N SI+ |  | 1,01 | 1,14 | 1,35 | |
Rozkład temperatur w drzwiach MB-79N SI+
Rozkład izoterm w oknie MB-79N SI
